液压锁紧轴套在机床上的应用（附原理图）

　　在国外，对于液压锁紧轴套的技术研究与应用已经达到了很成熟的地步。意大利PAMA公司生产的130MCR型加工中心，设计了一种新型铜合金液压轴套锁紧机构，通过液压油作用，使得轴套发生弹性形变，该轴套其设计新颖，锁紧效果好，锁紧精度高。

　　这种新型的锁紧机构的结构如下图所示。轴套被端盖固定到壳体内，同时保证轴套与被锁紧杆件的同轴度，并保持与轴套内壁存在0. 015~0. 02mm的配合间隙，同时轴套与壳体之间形成封闭的锁紧油腔。为防止高压油在锁紧过程中发生泄漏，轴套两端设计了环形沟槽，用于安装密封圈和油环，保证无泄压现象。并在铜套内孔中加工了两组相错180°,螺距为2mm的螺旋形沟槽，使得轴套更容易发生变形。

液压锁紧轴套机构简图

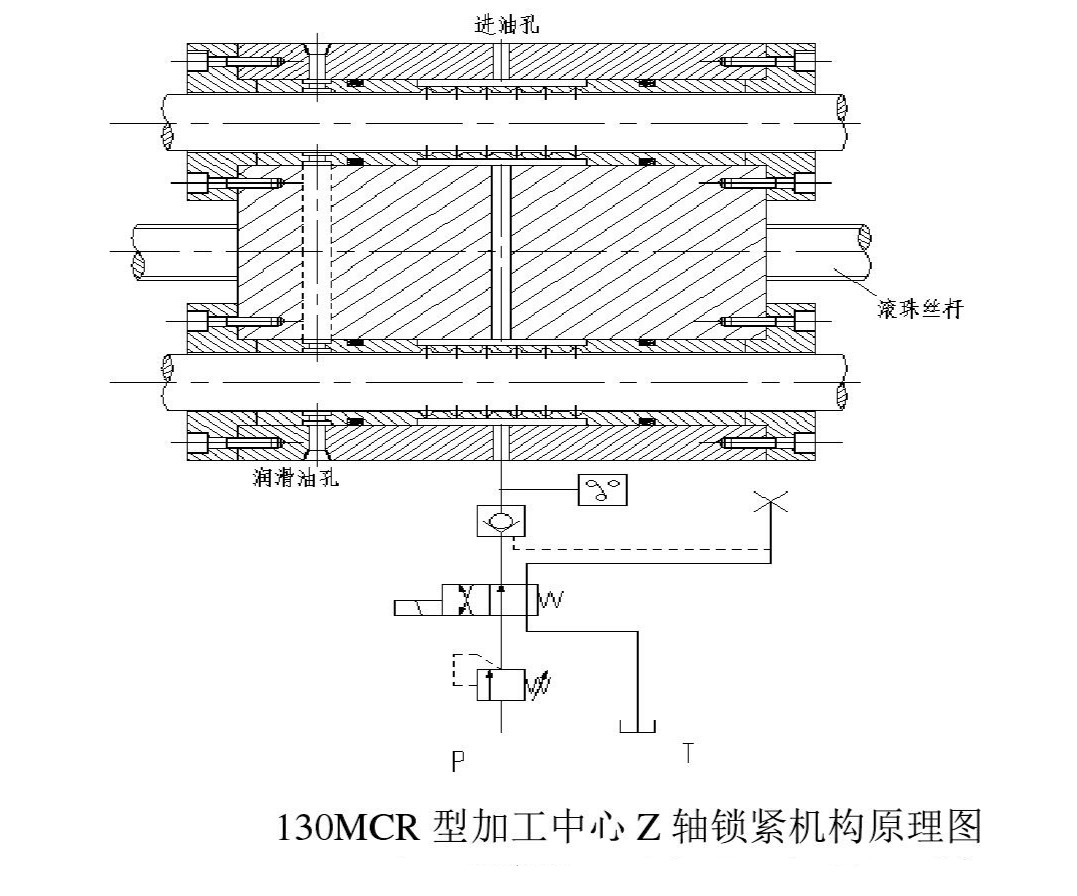

　　下图为液压锁紧轴套的工作原理图，当需要锁紧回转轴时，电磁换向阀断电，液压系统向油腔内提供压力油，随着压力的增加，轴套薄壁发生弹性变形，使得轴套与被锁紧杆之间产生切向摩擦力，达到锁紧的目的161.供油压力越大，锁紧力越大，锁紧效果越好，当油腔内的压力到达一定限值时，压力继电器开始工作，液压系统停止供油，油路保压，完成锁紧动作。当电磁换向阀通电时，液压油控制液控单向阀，实现轴套的卸荷，液压油流入回油管。此时压力继电器复位，轴套恢复到松开状态。

液压锁紧轴套工作原理图

　　液压锁紧轴套结构简单，工作时，能够在压力载荷作用下发生较大的弹性变形，锁紧进给轴的转动自由度，锁紧过程中完全消除轴套与回转轴之间的间隙同时能够完成回转轴在任意角度的锁紧，液压锁紧轴套（液压胀紧套）的主要优点在于锁紧扭矩大，锁紧面积大同时锁紧状态非常稳定，因此在机床旋转部件中得到广泛的应用。
